Qu'est-ce que le protocole PMBus ? Guide de la surveillance numérique de l'énergie

Non, le PMBus n’est pas identique à l’I²C. Le PMBus est un protocole de communication de niveau supérieur basé sur la couche physique I²C (et dérivé du SMBus). Tandis que l'I²C définit la transmission des signaux électriques sur le bus, le PMBus définit un jeu de commandes standardisé spécifiquement dédié à la surveillance et au contrôle des alimentations.

Le protocole PMBus permet la surveillance numérique, le signalement des pannes, la configuration et la visibilité des données au sein d’un système d’alimentation. Les contrôleurs système peuvent récupérer des données de télémétrie (tension, courant, température, états de protection) et configurer certains seuils de fonctionnement via des commandes standardisées.

En offrant un accès structuré aux informations de protection, le PMBus facilite le diagnostic système et assure une gestion de l’alimentation plus transparente au sein des architectures intégrées.

Le protocole PMBus peut être implémenté dans divers types de convertisseurs de puissance à commande numérique. Cela inclut les alimentations AC-DC, les convertisseurs DC-DC isolés, les convertisseurs de bus, les convertisseurs point de charge (POL) non isolés, ainsi que certains régulateurs de puissance pour processeurs.

La condition essentielle est que le convertisseur prenne en charge une architecture de contrôle numérique capable de communiquer via l'interface de commande PMBus.

Oui. Dans de nombreux systèmes, une alimentation compatible PMBus peut fonctionner sans communication continue après la configuration initiale.

Le protocole PMBus peut être utilisé lors de la configuration pour programmer les paramètres tels que les seuils de tension ou les niveaux d'alerte. Une fois configurée, l’alimentation peut fonctionner selon sa propre logique de contrôle interne. Une communication continue n’est nécessaire que pour une surveillance active ou des ajustements dynamiques.

Oui. Selon la conception du produit et les exigences de l'application, les paramètres PMBus peuvent être configurés lors de la fabrication ou de l'intégration système.

Dans ces cas, les réglages opérationnels sont programmés via l'interface PMBus avant le déploiement. Une fois configurée, l’alimentation fonctionne sur la base de ces paramètres prédéfinis sans nécessiter de communication continue sur le bus.

En tant que fabricant, FSP Power Solution propose un support de configuration pour ses produits compatibles PMBus selon les besoins spécifiques du système. Nos clients sont invités à vérifier les options disponibles afin de garantir l'adéquation avec leurs applications.

Le protocole PMBus n’augmente pas directement l’efficacité énergétique. Il offre plutôt une visibilité numérique sur le fonctionnement de l’alimentation.

En permettant la surveillance de la tension, du courant, de la température et des états de protection, le PMBus permet aux ingénieurs d’analyser le comportement du système. Cela facilite des décisions de conception ou de gestion éclairées pouvant contribuer à l’optimisation des performances globales.

Le protocole PMBus 1.1 et le 1.2 sont deux révisions distinctes du protocole PMBus. Bien que les deux versions conservent une compatibilité avec la structure de communication de base, la version 1.2 étend le jeu de commandes et améliore la flexibilité de gestion des données par rapport à la version 1.1.

• Résolution des données améliorée : La version 1.2 propose des formats de données plus flexibles et précis (tels que le mode Direct), permettant au système de récupérer la télémétrie — incluant tension, courant et puissance — avec une résolution et une précision accrues.
• Jeu de commandes étendu : Le protocole PMBus 1.2 introduit des fonctionnalités de gestion comme le masquage SMBALERT# et la commande Page Plus, qui optimisent le diagnostic des pannes et l'efficacité du polling des données dans les conceptions multi-sorties.

Vous pouvez identifier la version PMBus d'une alimentation en lisant la commande PMBUS_REVISION (0x98). Cette commande renvoie une valeur codée sur 8 bits indiquant la version PMBus prise en charge par l`alimentation.

Selon la spécification PMBus, les valeurs de retour typiques incluent :

• 0x11 (11h) – Indique la version PMBus 1.1
• 0x22 (22h) – Indique la version PMBus 1.2

Les concepteurs système peuvent interroger cette commande via l'interface PMBus pour vérifier la compatibilité lors de l'intégration ou de la validation du système.

Vous pouvez identifier une anomalie d'alimentation en lisant la commande STATUS_WORD ainsi que les registres de statut associés définis dans la spécification PMBus. Ces commandes signalent les conditions de défaut et les états de protection dans un format structuré interprétable par le contrôleur système.

Grâce à STATUS_WORD et aux commandes de diagnostic associées, un contrôleur tel qu'un BMC peut récupérer des indicateurs de défaut liés aux surintensités, aux surtensions, aux surchauffes et à d'autres événements de protection. Cela permet au système de détecter des conditions de fonctionnement anormales et de réagir en conséquence.

Pour la détection des pannes et le dépannage, le protocole PMBus propose un ensemble de commandes de diagnostic et de télémétrie standardisées. Celles-ci permettent au contrôleur système d'identifier toute condition de fonctionnement anormale au sein d'une alimentation électrique.

Les commandes les plus couramment utilisées sont :

• STATUS_WORD: Fournit un résumé général des conditions de défaut et d'avertissement de l'ensemble de l'alimentation.
• READ_VOUT / READ_VIN: Détectent les anomalies de tension, telles que les surtensions (OVP) ou les sous-tensions (UVP).
• READ_IOUT / READ_IIN: Identifient les irrégularités de charge, les surcharges ou les déclenchements de protection contre les surintensités (OCP).
• READ_TEMPERATURE: Surveille les conditions thermiques et détecte d'éventuels événements de protection contre la surchauffe (OTP).
• READ_FAN_SPEED: Détecte un fonctionnement anormal des ventilateurs pouvant entraîner une surchauffe.
• CLEAR_FAULTS: Réinitialise les indicateurs de défaut une fois que le problème matériel sous-jacent a été résolu.

Ensemble, ces commandes offrent une visibilité détaillée sur les états électriques, thermiques et de protection, aidant les concepteurs de systèmes à isoler et diagnostiquer plus efficacement les problèmes d` une alimentation. La disponibilité de chaque commande dépend de la configuration spécifique de l` alimentation.

Le STATUS_WORD (0x79) est un registre d'état de 16 bits défini dans la spécification PMBus qui fournit un résumé des conditions de fonctionnement et de panne d'une alimentation électrique. Il permet au contrôleur système de déterminer rapidement si le module de puissance fonctionne normalement ou s'il rencontre des avertissements ou des événements de protection.

Le registre de 16 bits est divisé en deux octets :

• Le premier octet (STATUS_BYTE / Octet inférieur) Il regroupe les erreurs les plus graves, comme la surtension en sortie (VOUT_OV), la surintensité (IOUT_OC), une tension d'entrée trop faible (VIN_UV), les problèmes de température ou les erreurs de communication (CML).
• Le second octet (Octet supérieur) : Il donne des détails supplémentaires et des alertes moins critiques, comme une panne de ventilateur, l'état du signal « Power Good », des indicateurs spécifiques au fabricant (MFR).

Dès qu'un bit passe à « 1 », cela signifie qu'une erreur ou une alerte précise a été détectée. Grâce à cette organisation, le contrôleur du système peut identifier immédiatement un état anormal et déclencher les mesures nécessaires.

Le protocole PMBus détecte les anomalies grâce à une combinaison de surveillance télémétrique en temps réel et de signalement de pannes. Le contrôleur système lit en continu les valeurs de télémétrie et les compare aux seuils d'avertissement ou de défaut prédéfinis.

Comparaison télémétrique en temps réel : Le contrôleur interroge les commandes telles que READ_VOUT et compare les valeurs recues aux limites configurées (par exemple. VOUT_OV_FAULT_LIMIT). Si un paramètre dépasse son seuil, un état de défaut est déclenché.

Mécanisme d'alerte de fautes (SMBALERT#) : En cas d'anomalie importante, le dispositif PMBus active le signal SMBALERT#. Cette interruption avertit le contrôleur de lire immédiatement le STATUS_WORD et les registres associés pour définir le défaut, sans attendre le cycle de polling suivant.

Cette combinaison de surveillance des seuils et de signalement d’alerte permet une détection et une réponse rapides aux conditions de fonctionnement anormales.

Le protocole PMBus gère plusieurs rails de sortie grâce à un mécanisme appelé commutation de page (PAGE switching), défini par la commande PAGE (0x00). Cette approche permet à une seule adresse I²C/SMBus d'accéder à différents rails de sortie logiques au sein d'une même alimentation.

Fonctionnement :

• Sélection du rail : Le contrôleur système envoie la commande PAGE (0x00) pour sélectionner la sortie souhaitée (ex. Page 0 pour le 12V, Page 1 pour le 5V).
• Lecture des données spécifiques au rail : Une fois la page sélectionnée, les commandes de télémétrie standard (telles que READ_VOUT et READ_IOUT ) renvoient les données correspondant au rail choisi.
• Intégrité de la communication : Lors de l'utilisation de la commutation PAGE, il est recommandé d'utiliser le Packet Error Checking (PEC) avec CRC-8 pour améliorer l'intégrité des données et réduire les erreurs de commande.

La disponibilité et les détails d’implémentation de la fonctionnalité multi-page peuvent varier selon la conception de l’alimentation.

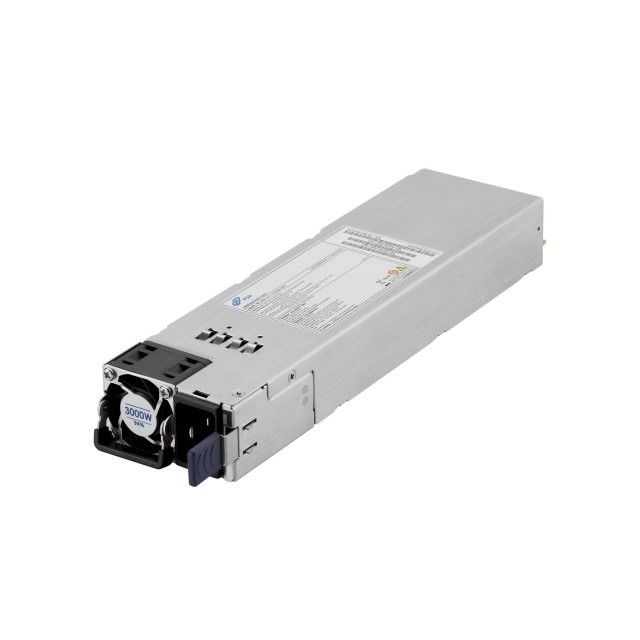

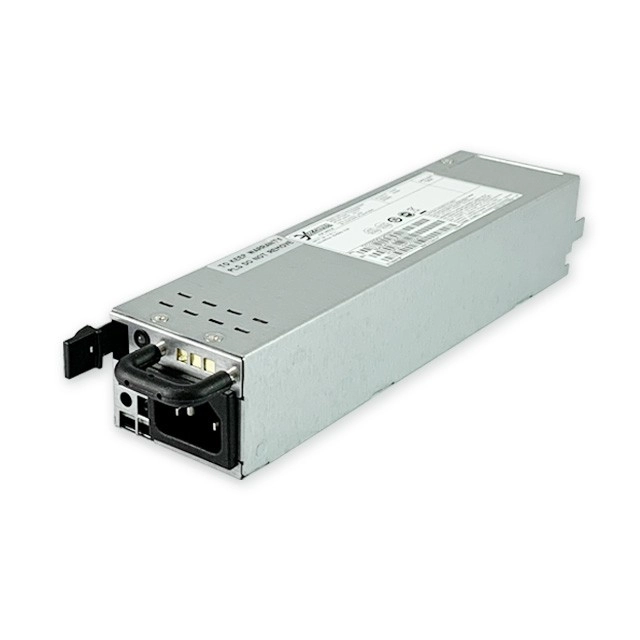

La redondance à froid (Cold Redundancy) est une stratégie de gestion de l'énergie définie dans la norme CRPS (Common Redundant Power Supply) pour les systèmes multi-modules. Au lieu de répartir la charge équitablement entre tous les modules, certaines alimentations fonctionnent en état actif tandis que d'autres restent en veille, afin d'améliorer l'efficacité globale lors de faibles niveaux de charge.

Le protocole PMBus prend en charge la redondance à froid en permettant une surveillance de la charge du en temps réel et des transitions d'état contrôlées entre les modules actifs et en veille :

• Surveillance dynamique de la charge : Le contrôleur système (tel qu'un BMC) utilise la télémétrie PMBus pour surveiller la charge totale du système et les conditions de fonctionnement des blocs d'alimentation (PSU).
• Contrôle Actif/Veille : En fonction de la charge, le contrôleur peut ordonner à des modules spécifiques de passer en mode veille ou actif via les mécanismes de contrôle PMBus.
• Réponse coordonnée : Si les conditions de charge changent ou si un défaut survient, la communication PMBus permet au contrôleur de réattribuer les rôles entre les modules pour maintenir la disponibilité de l'énergie.
• Rotation des rôles : Dans certains cas, les rôles actif et veille peuvent être alternés au fil du temps pour équilibrer l'usure des composants et prolonger la durée de vie du système.

En intégrant la communication PMBus à l'architecture CRPS, la redondance à froid aide à réduire l'inefficacité à faible charge et améliore la gestion énergétique globale au niveau du système.
